Milyen a jó számítógépház? A globális személyi számítógépes piac stabilizációja és a növekedési pályára való visszatérése szorosan összefügg a nagy teljesítményű asztali rendszerek iránti kereslet élénkülésével. Ebben az átalakulásban kiemelt szerepet játszanak a mesterséges intelligencia feladatokra optimalizált, nagyteljesítményű asztali munkatársi és játékos rendszerek, amelyek elterjedése a teljes PC-szállítások meghatározó hányadát teszi ki. Ezen új generációs rendszerek számítási kapacitásának növekedése egyenes arányban áll a felvett elektromos teljesítménnyel, ami közvetlen termikus nyomást gyakorol a számítógépházak belső elrendezésére.
A modern számítógépházak tervezési stratégiáját három egymást metsző elvárás határozza meg: a komponensek felől érkező extrém hőtermelés elvezetése, a belső kábelrengeteg vizuális elrejtése, valamint a 270 vagy 360 fokos betekintést biztosító panoráma esztétika megvalósítása. A gyártók így már nem csupán lemezmegmunkálást végző ipari szereplők, hanem összetett hűtéstechnológiai, ergonómiai és anyagtudományi kihívásokat megoldó mérnöki vállalatok.
2. Szerkezeti formátumok és dimenzionális szabványok
A számítógépházak osztályozásának legfőbb szerkezeti alaptényezője az alaplapi szabványok támogatása, amely meghatározza a váz belső dimenzióit, a rögzítési pontok helyzetét, valamint a kiegészítő kártyák bővítőhelyeinek számát.
Az iparágban az Extended ATX (E-ATX), a standard ATX, a Micro-ATX (M-ATX) és a Mini-ITX formátumok képezik az elterjedt kategóriák alapját. Az E-ATX és Full-Tower rendszerek a professzionális munkaállomások és az egyedi, többszörös vízhűtési körökkel szerelt csúcskategóriás gépek szegmensét szolgálják ki, ahol a maximális belső térfogat elengedhetetlen a komponensek közötti légáramlás biztosításához. A Mid-Tower vagy közepes torony kategória képviseli a piac legnagyobb szeletét, mivel ez a méretosztály képes optimális egyensúlyt teremteni az asztali helyigény és a nagyméretű hardverelemek kompatibilitása között.

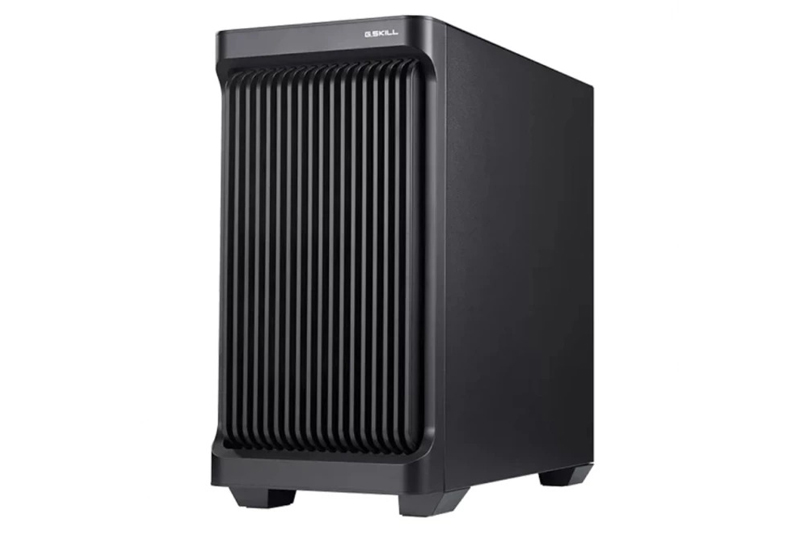

A kompakt formátumok, mint a Micro-ATX és a Small Form Factor (SFF) Mini-ITX házak, a helykihasználás maximalizálására törekednek. Ugyanakkor a korlátozott belső térfogat miatt a termikus sűrűség ezekben a rendszerekben drasztikusan megnő, ami szigorúbb komponens-válogatást és precízebb légáramlás-szervezést igényel.
A belső szabványosítás szempontjából a legkritikusabb paraméterek közé tartozik a grafikus kártyák maximálisan beépíthető hosszúsága és vastagsága. A modern, csúcskategóriás videokártyák mérete jelentősen megnövekedett, így a kortárs házaknak akár 380–430 mm-es GPU-hosszúságot is támogatniuk kell. Ezzel párhuzamosan a léghűtő tornyok számára biztosított CPU-hűtési magasság kategóriától függően 160–165 mm körül alakul. A tápegységek beépítési mélysége szintén szűk keresztmetszetté válhat, különösen a duplakamrás rendszereknél, ahol a 160 mm-es méretkorlát túllépése kábelszervezési problémákat idézhet elő a teljesen moduláris egységek vastag kábelkötegei miatt.
| Formátum / Méretosztály | Támogatott Alaplapi Szabványok | Jellemző Belső Térfogat (L) | Max. GPU Hossz (mm) | Max. CPU Hűtőmagasság (mm) | Elsődleges Ipari és Termikus Fókusz |
|---|---|---|---|---|---|
| Full-Tower / E-ATX | E-ATX, ATX, M-ATX, Mini-ITX | 60 – 90+ L | 400 – 450 mm | 175 – 190 mm |
Többkörös vízhűtés, AI-workstation komponensek és maximális bővíthetőség |
| Standard Mid-Tower | ATX, M-ATX, Mini-ITX | 40 – 55 L | 350 – 430 mm | 160 – 170 mm |
Kiegyensúlyozott előlapi légáramlás, sokoldalú kompatibilitás |
| Panoráma Mid-Tower | ATX, M-ATX, BTF-ready | 45 – 60 L | 380 – 400 mm | 160 – 165 mm |
270°-os láthatóság, duplakamrás felépítés, alsó közvetlen GPU-hűtés |
| Micro-ATX Tower | Micro-ATX, Mini-ITX | 25 – 38 L | 330 – 380 mm | 155 – 165 mm |
Helytakarékos asztali jelenlét, egyre terjedő BTF-támogatással |
| Small Form Factor (SFF) | Mini-ITX, Mini-DTX | 10 – 20 L | 300 – 340 mm | 67 – 145 mm |
Extrém térfogat-kihasználás, szendvics-struktúra, magas termikus terhelés |
3. Termodinamika és hűtéstechnológia a számítógépházakban
A számítógépház belseje egy összetett termodinamikai zárt tér, amelyben a hőt termelő félvezetők – a processzor, a grafikus vezérlő, a feszültségszabályzó áramkörök (VRM) és a tápegység – által kibocsátott hőenergiát folyamatosan el kell szállítani a külső környezetbe.
A belső légáramlás dinamikájának kezelése két fő nyomáskülönbségi elven alapul. A pozitív statikus nyomású rendszerekben a házba beszívó ventilátorok összteljesítménye és légszállítása meghaladja a kifújó ventilátorokét. Ez a felépítés megakadályozza, hogy a szűretlen réseken és illesztéseken keresztül por jusson a vázba, feltéve, hogy a bemeneti nyílások megfelelő szűrőrendszerrel rendelkeznek. Ezzel szemben a negatív nyomású elrendezésnél az elszívó ventilátorok dominálnak, ami bizonyos geometriák esetén alacsonyabb belső hőmérsékletet biztosít, azonban a szűretlen réseken keresztül fokozott porlerakódást idéz elő.
A modern grafikus kártyák hőtermelésének ugrásszerű növekedése – ahol az energiafelvétel eléri a 360 W, 450 W vagy akár az 575 W-os értéket – arra kényszerítette a mérnököket, hogy átalakítsák a hagyományos elölről-hátra áramló légútvonalakat. A legújabb tervezési elvek szerint a GPU számára külön beömlőcsatornát kell biztosítani. A ház alsó paneljén, a tápegység-burkolat felett vagy az alsó porszűrős nyílásokban elhelyezett ventilátorok közvetlenül a videokártya hűtőbordáira juttatják a hideg levegőt, megszüntetve a ház alján kialakuló meleglevegő-párnákat.
A processzorok területén a 170–250 W-os tartós TDP értékek leküzdése túlmutat a hagyományos léghűtők kapacitásán, ami a zárt láncú folyadékhűtések (AIO) tömeges elterjedéséhez vezetett. Ez a tendencia átalakította a házak felső és oldalsó paneljeinek kialakítását. A 240 mm-es, 360 mm-es és 420 mm-es radiátorok fogadására felkészített vázakban a rögzítési pontok rugalmassága kritikus szemponttá vált.
Az olyan ipari innovációk, mint a Corsair InfiniRail rendszere, kiküszöbölik a kötött csavarfuratokat, és állítható síneken teszik lehetővé a különböző átmérőjű ventilátorok és radiátorok milliméter-pontos pozicionálását. Hasonló rugalmasságot biztosít a Cooler Master MasterRail megoldása is, amely megkönnyíti a vastag radiátorok és az alaplapi komponensek közötti fizikai ütközések elkerülését. Ezen felül megjelentek a kémény-effektusra (Chimney cooling) alapozott struktúrák is, mint amilyen a Phanteks Evolv X2, ahol a felhajtóerő fizikai elvét kihasználva a levegő az alsó beszívási pontokból függőlegesen áramlik felfelé a tetőpanelen lévő elszívó zóna irányába.
4. A panoráma- és akváriumház-architektúra (Dual-Chamber Design)

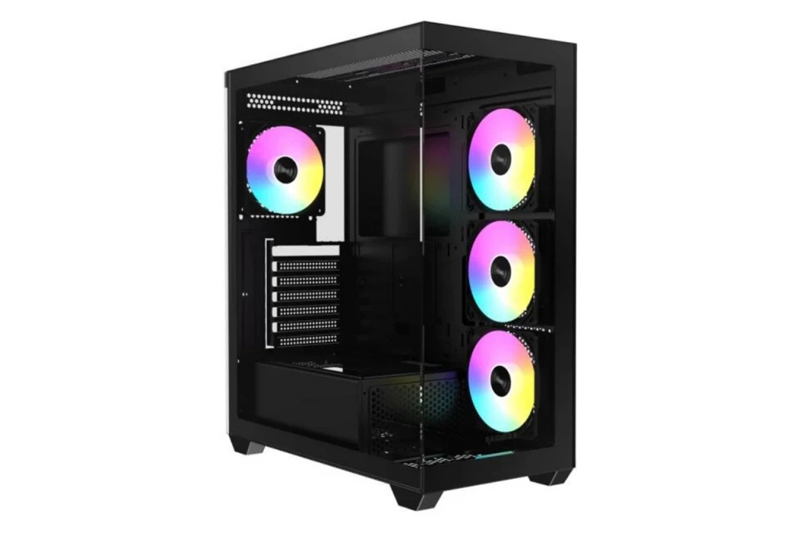

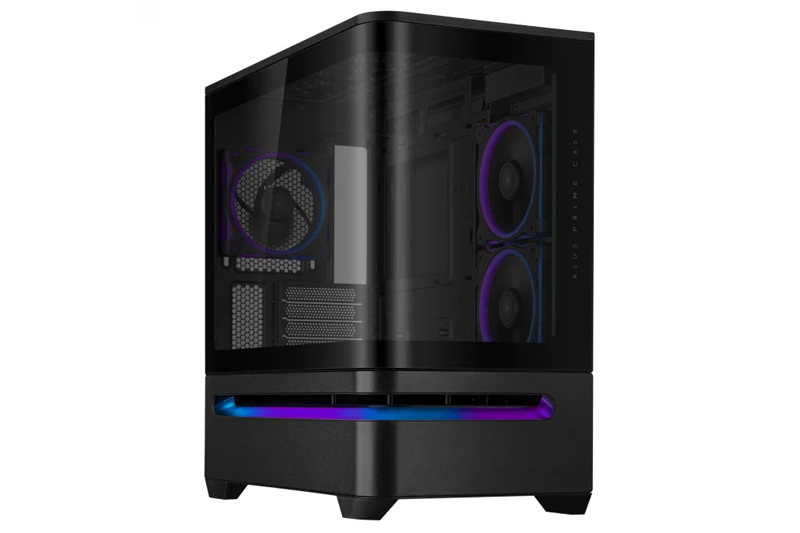

Az utóbbi évek leglátványosabb formatervezési iránya a panoráma-, más néven "akvárium" számítógépházak (Fish-tank / Aquarium PC case) térnyerése. Ezek a konstrukciók elülső és oldalsó edzett üvegpanellel rendelkeznek, amelyeket sok esetben az elülső sarokoszlop (A-oszlop) elhagyásával illesztenek egymáshoz, teljesen akadálytalan, több mint 270 fokos betekintési szöget biztosítva.
A panoráma kialakítás szerkezeti feltétele a duplakamrás (Dual-Chamber) elrendezés alkalmazása. A hagyományos egykamrás toronyházakkal szemben a duplakamrás architektúra függőlegesen vagy vízszintesen két szeparált zónára osztja a ház belső térfogatát. A főkamra kizárólag a vizuálisan reprezentatív és magas hőtermelésű komponenseket – az alaplapot, a CPU-t, a GPU-t és a folyadékhűtő elemeket – tartalmazza. A hátsó vagy oldalsó másodlagos kamra elrejti a tápegységet, a 2,5 és 3,5 hüvelykes háttértárakat, a kábeltömeget, valamint az RGB- és ventilátorvezérlő hubokat.
Bár a panoráma-architektúra esztétikai értéke kimagasló, komoly mérnöki kompromisszumokat követel meg a hűtés terén. Az elülső mesh panel hiánya miatt a levegő nem tud a megszokott módon, lineárisan áramlani az előlaptól a hátlap felé. A gyártók ezt a problémát az oldalsó (az alaplapi tálca mellett elhelyezett) és az alsó beszívó panelfelületek megnövelésével hidalják át. Az oldalsó ventilátorhelyekre szerelt fordított lapátozású (reverse blade) ventilátorok úgy szívják be a friss levegőt a külső környezetből, hogy a ventilátorok szerkezeti váza nem látszik a főkamra felől, megőrizve a letisztult látványt.
A panorámaüveggel szerelt házak üzemeltetése szigorúbb tisztítási rutint igényel. Az edzett üvegfelületek megnövelt statikus feltöltődése vonzza a finom porszemcséket és a felületi ujjlenyomatokat. Míg egy hagyományos hálós előlappal szerelt ház havi egy tisztítással is fenntartható, az akvárium házak esetében kétheti sűrített levegős és mikroszálas gondozás szükséges a vizuális tisztaság megőrzése érdekében.
| Modell | Formátum / Felépítés | Radiátor Kapacitás | Gyári Ventilátorok | Egyedi Konstrukciós Jellemzők | Fő Termikus / Szerkezeti Előny | Korlátozó Tényezők |
|---|---|---|---|---|---|---|
| Havn HS 420 | Mid-Tower (Duplakamra) | 420 mm (Felső / Oldalsó / Alsó) | Nem tartozék |
Hajlított panorámaüveg, belső moduláris légterelők |
Extrém 420 mm-es radiátortámogatás és optimális terelés |
Rendkívül nagy tömeg (17,8 kg) és magas vételár |
| Lian Li O11 Vision Compact | Mid-Tower (Duplakamra) | 360 mm (Felső / Oldalsó / Alsó) | Nem tartozék |
3-oldali üvegpanel, BTF alaplapi kompatibilitás |
Sokoldalú belső elrendezési opciók kedvező árponton |
Gyári ventilátorok teljes hiánya a csomagból |
| Hyte Y50 RGB | Mid-Tower (Duplakamra) | 360 mm (Oldalsó / Felső) | 4x 120 mm FA120 ARGB |
45-fokos vágott saroküveg, BTF támogatás |
Előre telepített uni-bank RGB ventilátorcsomag, egyedi dizájn |
Függőleges GPU-beépítésre korlátozott elsődleges tér |
| Phanteks Evolv X2 | Mid-Tower (Kémény-dizájn) | 360 mm (Felső) | Nem tartozék |
Kémény-elvű hűtés, lebegő alaplapi tálca |
Egyedi vertikális légáramlási csatornák, szálcsiszolt alumínium |
Zsúfolt hátsó kábelkamra, korlátozott rad-választék |
| NZXT H9 Flow RGB+ | Mid-Tower (Duplakamra) | 420 mm (Oldalsó / Elülső), 360 mm | 10x 120/140 mm |
Kétkamrás elrendezés, integrált RGB/PWM vezérlő |
Kimagasló gyári hűtési teljesítmény és kábelcsatornák |
Jelentős fizikai kiterjedés, magas költségvetési igény |
5. Rejtett kábelezési rendszerek: A Back-Connect (BTF) szabvány
A számítógép-építés történetének egyik legjelentősebb szerkezeti újítása a hátsó csatlakozós alaplapi ökoszisztéma kialakulása. Az ASUS BTF (Back-To-the-Future), az MSI Project Zero és a Gigabyte STEALTH koncepciók célja a főkamrában futó kábelszálak teljes kiküszöbölése.
A hagyományos rendszereknél a 24 tűs ATX tápkábel, a CPU 8 tűs EPS vezetékei, a SATA adatkábelek, a ventilátorfejlécek és az előlapi I/O csatlakozók mind az alaplap elülső felületén helyezkednek el. Ez még a leggondosabb kábelszervezés mellett is látható vezetékeket és légáramlási mikroturbulenciákat eredményez. A Back-Connect technológia ezzel szemben minden csatlakozót a nyomtatott áramköri lap (PCB) hátoldalára helyez át.
Ez a váltás alapjaiban változtatja meg a számítógépházak alaplapi tálcájának (motherboard tray) szerkezeti kialakítását. A házgyártóknak pontosan méretezett kivágásokat kell képezniük az alaplapi tálcán a csatlakozási zónáknak megfelelően. Nem elegendő a hagyományos, csak a CPU-hűtő hátlapjára korlátozódó nyílás; a tálca szegélyei mentén kiterjedt ablakokat kell kialakítani. Ha a ház nem rendelkezik a megfelelő BTF-kivágásokkal, a hátsó csatlakozós alaplapok fizikailag nem építhetők be, mivel a kiálló tűskék és csatlakozóházak felütköznek a fémlemezre.
A másik kritikus méretezési tényező a hátsó kamra mélysége. Mivel a 24 tűs ATX és PCIe tápkapcsolók merőlegesen állnak ki az alaplap hátoldalából, az alaplapi tálca és a hátsó oldallap közötti távolságnak el kell érnie a 30–35 mm-t. Ez a megnövelt mélység biztosítja, hogy a vastag kábelkorbácsok megtörés nélkül, biztonságos hajlítási sugárral vezethezők legyenek. Az olyan kifejezetten erre a célra tervezett házak, mint az MSI MAG PANO M100R PZ vagy a Phanteks XT Pro Ultra, ezt a bővített hátsó teret integrált tépőzáras rögzítőkkel és beépített kábelcsatornákkal egészítik ki.
| Gyártási és Szerkezeti Paraméter | Hagyományos Számítógépház Architektúra | Back-Connect (BTF / PZ) Kompatibilis Ház |
|---|---|---|
| Alaplapi tálca szerkezete | Központi CPU-kivágás, szélső gumírozott átvezető nyílások |
Kiterjedt, szegmentált ablakok az alaplap teljes kerülete mentén |
| Hátsó kábelcsatorna mélysége | Standard 15 – 22 mm |
Bővített 30 – 38 mm |
| Főkamra vizuális állapota | Látható kábelátvezetések, harisnyázott egyedi kábelek igénye |
Kábelmentes felület, közvetlen rálátás a PCB-re és hűtőkre |
| Alaplapi tálca lemezvastagsága | Standard 0,6 – 0,8 mm acéllemez |
Megerősített 0,8 – 1,0 mm acél a kivágások miatti gyengülés ellen |
| Szerelési ergonómia | Időigényes kábelszervezés a főkamrában és az átvezetőknél |
Gyors, hátsó csatlakoztatás, kevesebb feszülés a csatlakozókon |
6. Materialitás, ergonómia és intelligens hálózati/kijelzős megoldások
A kortárs számítógépházak fejlesztése során az anyaghasználat és a kényelmi funkciók integrációja kiemelt szerepet kapott. A tiszta acél és műanyag kombinációját felváltották a prémium minőségű hibrid anyagok.
Ennek a vonalnak a legnépszerűbb képviselője a Fractal Design North sorozat, amely valódi fa (dió és tölgy) előlapi lécezéssel hozott újszerű megközelítést a piacra. A fa mint természetes elem alkalmazása lehetővé teszi, hogy a számítógép szervesen illeszkedjen a modern lakberendezési környezetbe, miközben a lécezés közötti légrések biztosítják a nagy felületű beszívást és a kiváló termikus mutatókat.
A digitális interaktivitás terén az integrált kijelzők alkalmazása vált meghatározó trenddé. A Lian Li Lancool 207 Digital modellnél például egy beépített 6 hüvelykes diagnosztikai kijelző található a váz elülső-alsó szekciójában, amely lehetőséget nyújt a rendszer kritikus paramétereinek – a CPU és GPU hőmérsékletének, az órajeleknek és a ventilátorok fordulatszámának – valós idejű nyomon követésére anélkül, hogy ehhez külön monitort vagy szoftveres overlay-t kellene használni.
Az ergonómia szempontjából a szerszámmentes (tool-free) mechanizmusok váltak alapkövetelménnyé. A pattintós golyós rögzítőkkel szerelt oldallapok, a kivehető porszűrők és a sínre szerelt tápegység-keretek jelentősen csökkentik a rendszer építéséhez és karbantartásához szükséges időt. Az előlapi csatlakozók terén a legalább 20 Gbps átviteli sebességre képes USB 3.2 Gen 2x2 Type-C portok beépítése ma már alapvető elvárás a közép- és felsőkategóriás váztípusoknál.
A komponensek színválasztékában tapasztalható úgynevezett "White Tax" (fehér színfelár) jelensége mögött komoly anyagtudományi és gyártástechnológiai okok húzódnak meg. A hófehér házak és alkatrészek előállítása jelentősen drágább, mivel a fehér porfestés eljárása során a legkisebb szennyeződés vagy porszemcse is selejtet eredményez. Ezen felül a felhasznált műanyag elemek különleges UV-stabilizáló adalékanyagokat igényelnek az idő előtti besárgulás megelőzésére, valamint a különböző anyagok (acél, alumínium, ABS műanyag) közötti pontos színazonos árnyalat elérése összetettebb minőségellenőrzési folyamatot követel meg.
7. Átfogó összehasonlító elemzés és rendszertervezési útmutató
A megfelelő számítógépház kiválasztása szisztematikus mérnöki analízist igényel, ahol a kiválasztott komponensek termikus jellemzőit, méreteit és a ház által kínált szerkezeti szolgáltatásokat kell összhangba hozni.
Az alábbi összefoglaló táblázat a piac meghatározó, különböző szegmenseket képviselő modelljeinek kulcsparamétereit vetíti össze:
| Modell | Kategória / Típus | Anyaghasználat | BTF Támogatás | Max. GPU Hossz (mm) | Gyári Ventilátor Elrendezés | Integrált Extrák / Szabadalmak |
|---|---|---|---|---|---|---|
| Fractal Design North | Skandináv Airflow Mid-Tower | Acél, Edzett üveg / Mesh, Dió/Tölgy fa | Nem | 356 mm | 2x 140 mm Aspect PWM |
Valódi fa előlap, oldalventilátor konzol a mesh verziónál |
| Havn HS 420 | Prémium Panoráma Mid-Tower | Acél, Hajlított Edzett üveg | Igen | 480 mm | Ventilátor nélkül |
420 mm radiátor kapacitás alul/felül, testreszabható légterelők |
| Phanteks XT Pro Ultra | Budget Back-Connect Mid-Tower | Acél, Edzett üveg, Mesh előlap | Igen | 415 mm | 4x 140 mm M25 ARGB |
Teljes BTF/Project Zero támogatás rendkívül kedvező áron |
| Hyte Y50 RGB | Panoráma Design Mid-Tower | Acél, Edzett üveg | Igen | 390 mm | 4x 120 mm FA120 ARGB |
45-fokos saroküveg, integrált uni-bank RGB ventilátorcsoport |
| Lian Li Lancool 207 Digital | Kijelzős Airflow Mid-Tower | Acél, Mesh, Edzett üveg | Nem | 375 mm | 2x 140 mm (elöl), 2x 120 mm (alul) |
Beépített 6 colos diagnosztikai kijelző, közvetlen GPU-alsó hűtés |
| Cooler Master HAF II 500 | High-Airflow Mid-Tower | Acél, Műanyag, Mesh | Nem | 430 mm | 2x 220 mm (elöl), 1x 120 mm (hátul) |
MasterRail átrendezhető sínes hűtőrögzítés, 220 mm-es ventilátorok |
| Corsair Warthog RS | Taktikai / Rugged Mid-Tower | Acél, Alumínium, Edzett üveg | Igen | 400 mm | 3x 120 mm (RS kiadás) |
InfiniRail sínrendszer, beépített hordfogantyúk, előlapi védőrács |
A számítógép-építés megtervezése során a gépépítőknek egy ötlépéses döntési folyamatot érdemes követniük a kompatibilitási hibák elkerülése érdekében.
Első lépésként a rendszer teljes hűtési igényét kell meghatározni. Ha a tervezett csúcsmodell GPU fogyasztása meghaladja a 350 W-ot, vagy a CPU TDP értéke eléri a 200 W-ot, olyan házat kell választani, amely támogatja a legalább 360 mm-es felső vagy oldalsó radiátorokat, és rendelkezik alsó közvetlen beszívási útvonallal.
Második lépésben az alaplap csatlakozási architektúrájáról kell dönteni. Back-Connect (ASUS BTF vagy MSI Project Zero) alaplap választása esetén kizárólag olyan ház jöhet számításba, amelynél a gyártó specifikusan jelzi a tálca hátoldali kivágásait és biztosítja a legalább 30 mm-es hátsó kábelmélységet.
Harmadik lépésként el elengedhetetlen a fizikai dimenziók mm-pontos ellenőrzése. A kiszemelt grafikus kártya hosszát össze kell vetni a ház specifikációjában szereplő maximális értékkel, figyelembe véve, hogy az előlapra szerelt radiátor és annak ventilátorai mintegy 55–60 mm-t elvesznek a belső hosszból.
Negyedik lépésként a tápegység és a kábelezés helyigényét kell felmérni. Különösen a duplakamrás házaknál figyelni kell arra, hogy a moduláris tápegység hossza ne haladja meg a gyártó által megadott maximális mélységet, elkerülve a kábelek éles megtörését a merevlemez-kereteknél vagy az oldallapnál.
Ötödik lépésként az elhelyezési és karbantartási szempontokat kell mérlegelni. Porosabb környezetben vagy asztal alatti elhelyezés esetén a sűrű szövésű porszűrőkkel ellátott hálós előlapi házak jelentik a tartós megoldást, míg a panorámaüveges modellek elsősorban asztalon tartott, rendszeresen karbantartott bemutatórendszerekhez optimálisak.
8. Stratégiai konklúzió és iparági jövőkép
A számítógépházak fejlődési íve egyértelműen mutatja, hogy a passzív komponens-tartó szerkezetek korszaka végleg lezárult. A modern számítógépház egy aktív termodinamikai és esztétikai alrendszer, amely közvetlen hatással van a számítógép teljesítményére, akusztikájára és élettartamára.
A duplakamrás architektúrák és a panoráma edzett üvegfelületek éretté válása bizonyítja, hogy az esztétikai látvány és a hatékony hűtés többé nem egymást kizáró tényezők, feltéve, hogy a váz belső légáramlási csatornái mérnökileg pontosan tervezettek. Ezzel párhuzamosan a hátsó csatlakozós Back-Connect (BTF) szabványok terjedése elindította a kábelmentes belső terek korszakát, amely a következő években a középkategóriás házak alapvető elvárásává válik.
A jövőbeli fejlesztési irányok a moduláris szervizelhetőség, az intelligens állapot-visszajelző rendszerek és a fenntartható, hibrid anyaghasználat felé mutatnak. Ahogy a félvezetők teljesítménysűrűsége tovább növekszik, a számítógépházak formatervezése továbbra is a termodinamikai racionalitás és a prémium vizuális élmény találkozási pontjában fog alakulni.
